Топографические планы масштаба 1:500.

Топографические планы масштаба 1:500 являются универсальными. Используются, как правило, в качестве геоподосновы для проектирования объектов промышленно-гражданского назначения. Топографическая съемка масштаба 1:500 производится, как правило, в государственной или местной системе координат и высот. По умолчанию топографические планы масштаба 1:500 создаются так, чтобы они удовлетворяли требованиям инструкции по топографическим съемкам или СНиП на инженерные изыскания.


В большинстве случаев топографические планы масштаба 1:500 мы выполняем в формате DWG. Требования к электронному виду чертежа во многом зависят от того, как планируется использовать результаты нашей работы. Мы всегда готовы выполнить любые требования к электронному виду продукции, а также рады поучаствовать в формировании оптимальных требований с учетом особенностей дальнейшего использования геоподосновы.


Технологии, применяемые для создания топографических планов масштаба 1:500 зависят от размера объекта, его конфигурации, типа самого объекта, природно-климатических условий и других факторов. В конечном счете, оптимальная технология выбирается из принципа наибольшей экономической выгодности при гарантии удовлетворения требований к качеству выходной продукции. Иногда, решающим в выборе технологий является время. Как правило, это синтез двух и более следующих технологий: наземной тахеометрии, спутниковых измерений, наземного лазерного сканирования и наземной цифровой фотограмметрии, а для крупных объектов – аэрофотосъемки (в том числе со сверхлегких летательных аппаратов) и лазерное сканирование.


Примеры:

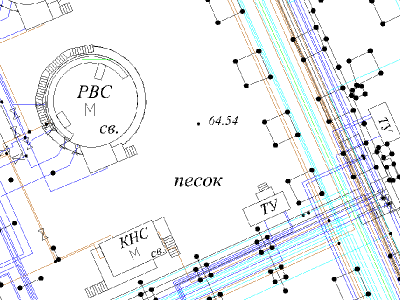

Фрагмент топографического плана промышленного предприятия

Для территорий промышленных предприятий особое значение имеют коммуникации. Для облегчения последующего использования результатов топографической съемки, каждая коммуникация отображается отдельной полилинией без разрыва. Возможна классификация по типам, материалам и диаметрам, путем разнесения по слоям или присоединение атрибутивной информации из базы данных.

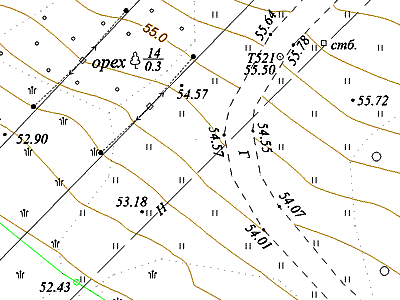

Фрагмент топографического плана масштаба 1:500 незастроенной территории

Используемые для отображения рельефа линии равных высот – горизонтали в электронном виде представлены полилиниями, имеющими соответствующую высоту. Так же все блоки отметок высот имеют координату z, соответствующую высотной отметке. Это позволяет упростить процесс построения 3D моделей рельефа для решения проектных задач. По желанию клиента, может быть передана модель рельефа в виде пространственной сети треугольников.

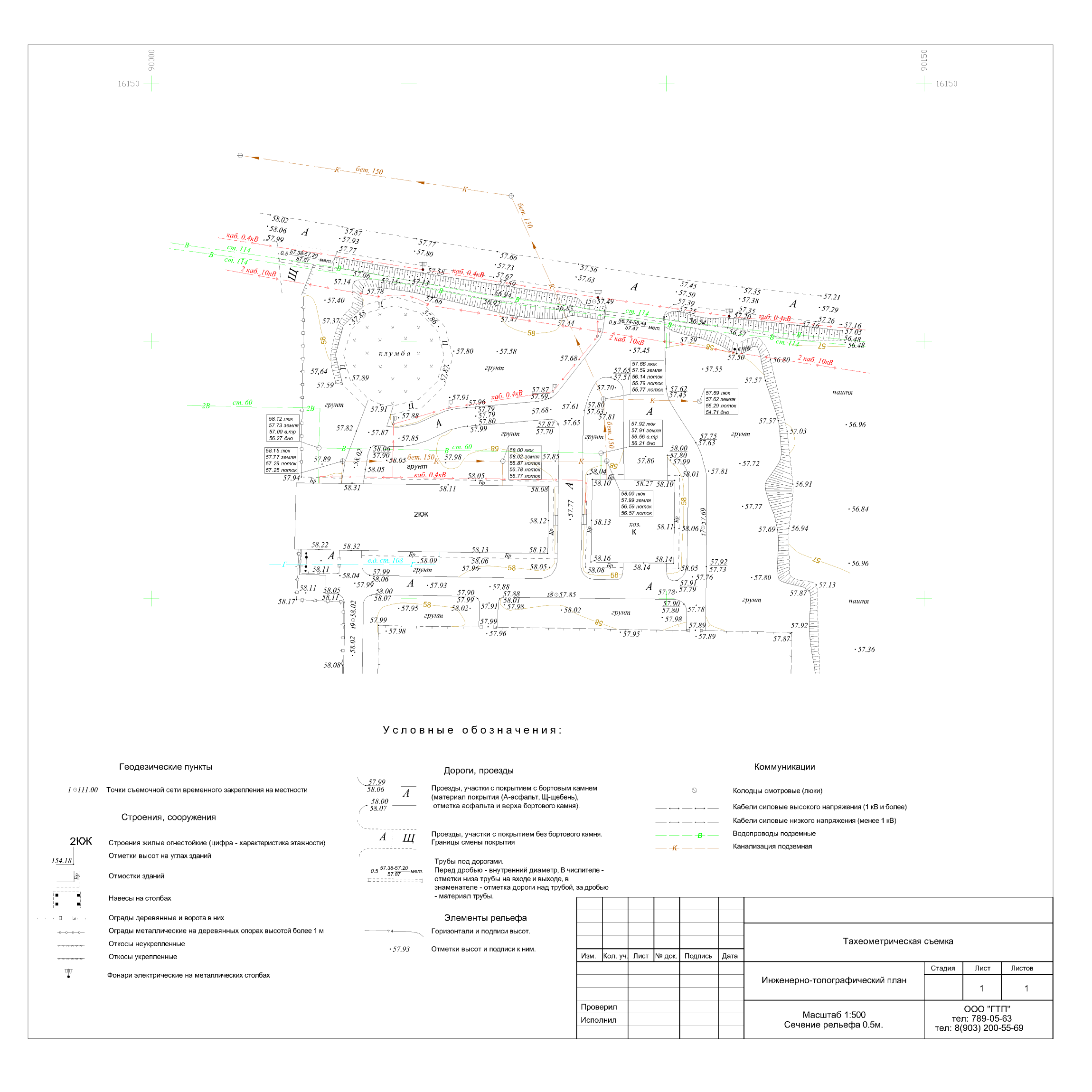

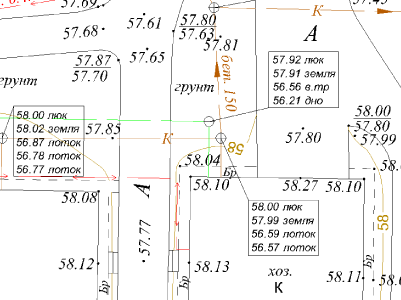

Фрагмент топографического плана масштаба 1:500 городской территории

Топографические планы застроенных территорий имеют большую нагрузку. Для облегчения их чтения мы рекомендуем дополнять заказ фотопанорамами. Фотопанорамы помогут ответить на вопрос «что это такое?», топографический план всегда ответит на вопрос «какого это размера?», что бы быстро ответить на вопрос «где это?» советуем воспользоваться приложением под Автокад для связи панорам и чертежа.


Совместно с этим продуктом целесообразно заказать: обмеры зданий и сооружений, фотопанорамы, 3D модель рельефа.
