Обмеры

Обмерные работы проводятся при отсутствии или несоответствии документации на объекты (здания и сооружения), подлежащие реконструкции, реставрации, расширению, техническому перевооружению. Цель обмерных работ – определение реальных пространственных геометрических параметров реконструируемых объектов. Результатом обмерных работ являются:

  • Поэтажные планы
  • Разрезы
  • Развертки

Для выполнения обмерных работ мы применяем различные методы. При выборе метода и оборудования для производства работ учитываются сильные и слабые стороны методов, экономическая целесообразность. В зависимости от особенностей объекта съемки мы используем метод безотражательной тахеометрической съемки, лазерное сканировании, фотограмметрию в различных сочетаниях.


Примеры:

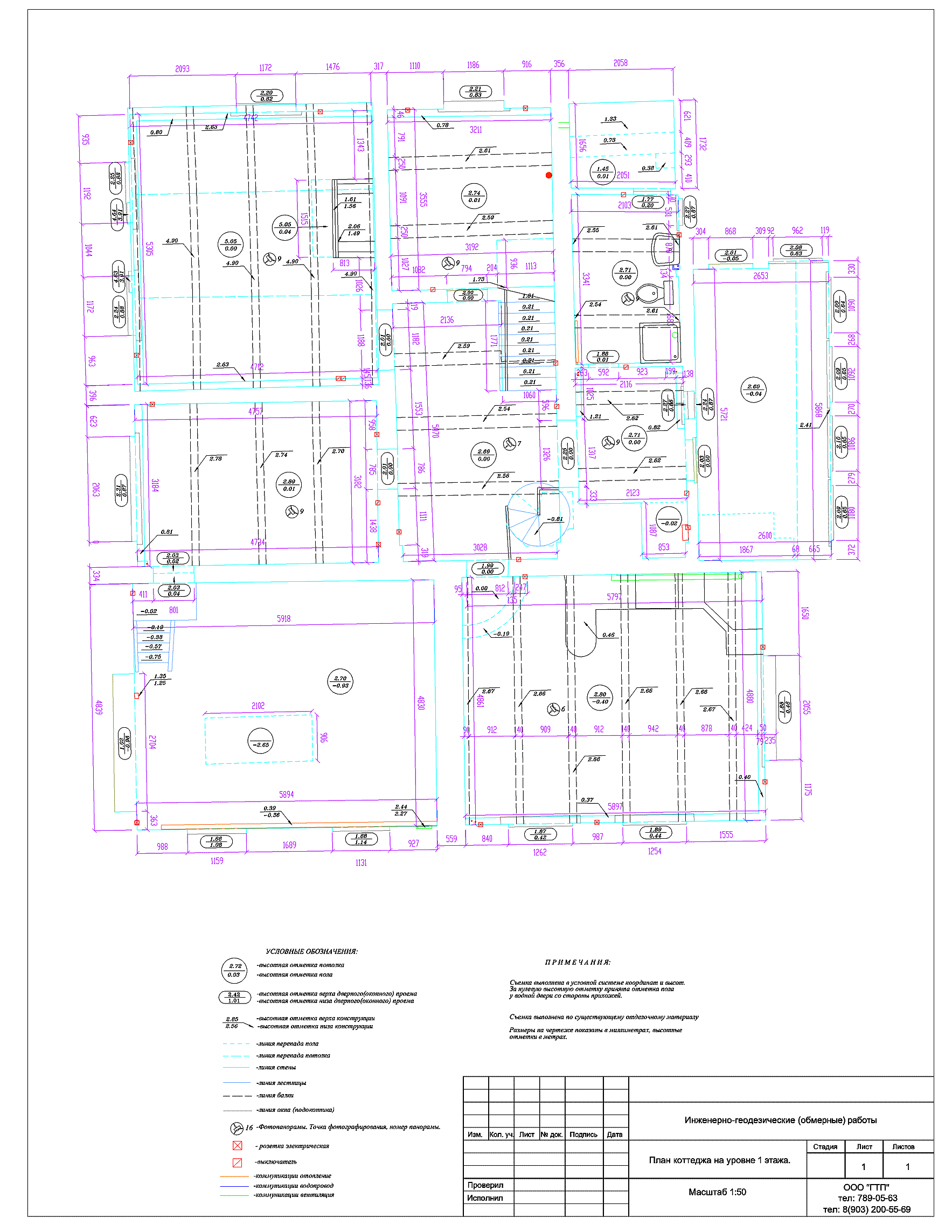

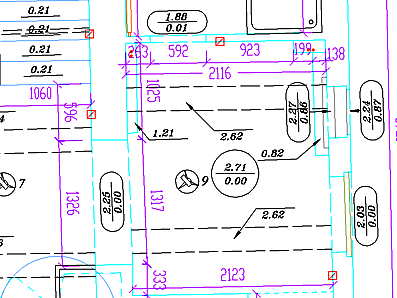

Поэтажный план загородного дома

Масштаб поэтажного плана 1:50. На плане отображены элементы конструкций, размеры. Указаны высотные отметки характерных элементов конструкций в единой для всего объекта системе высот.

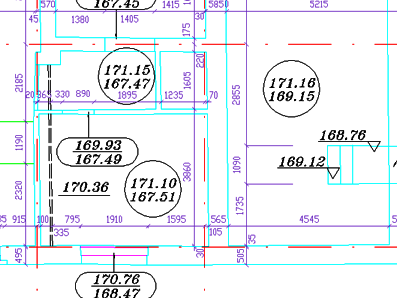

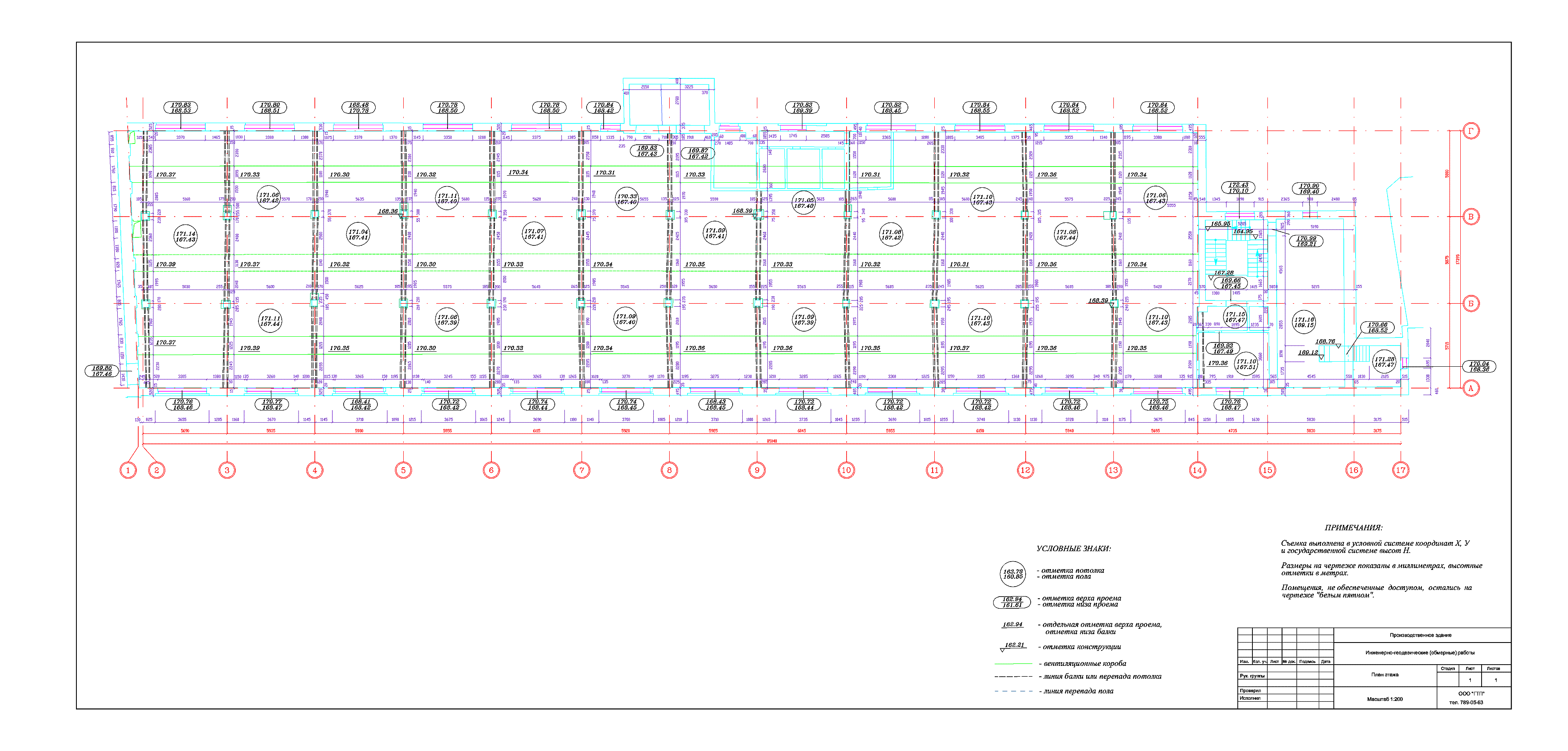

Поэтажный план промышленного здания

Поэтажный план составлен в масштабе 1:200, на нем отображаются элементы конструкций, размеры. Указаны высотные отметки характерных элементов конструкций в единой для всего объекта системе высот. При необходимости поэтажный план может быть дополнен информацией о геометрических размерах и местоположении технологического оборудования.

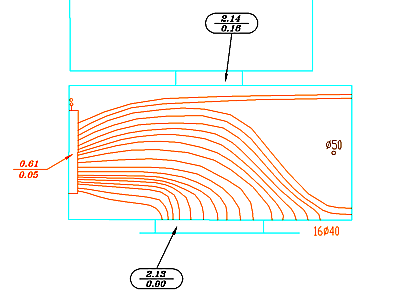

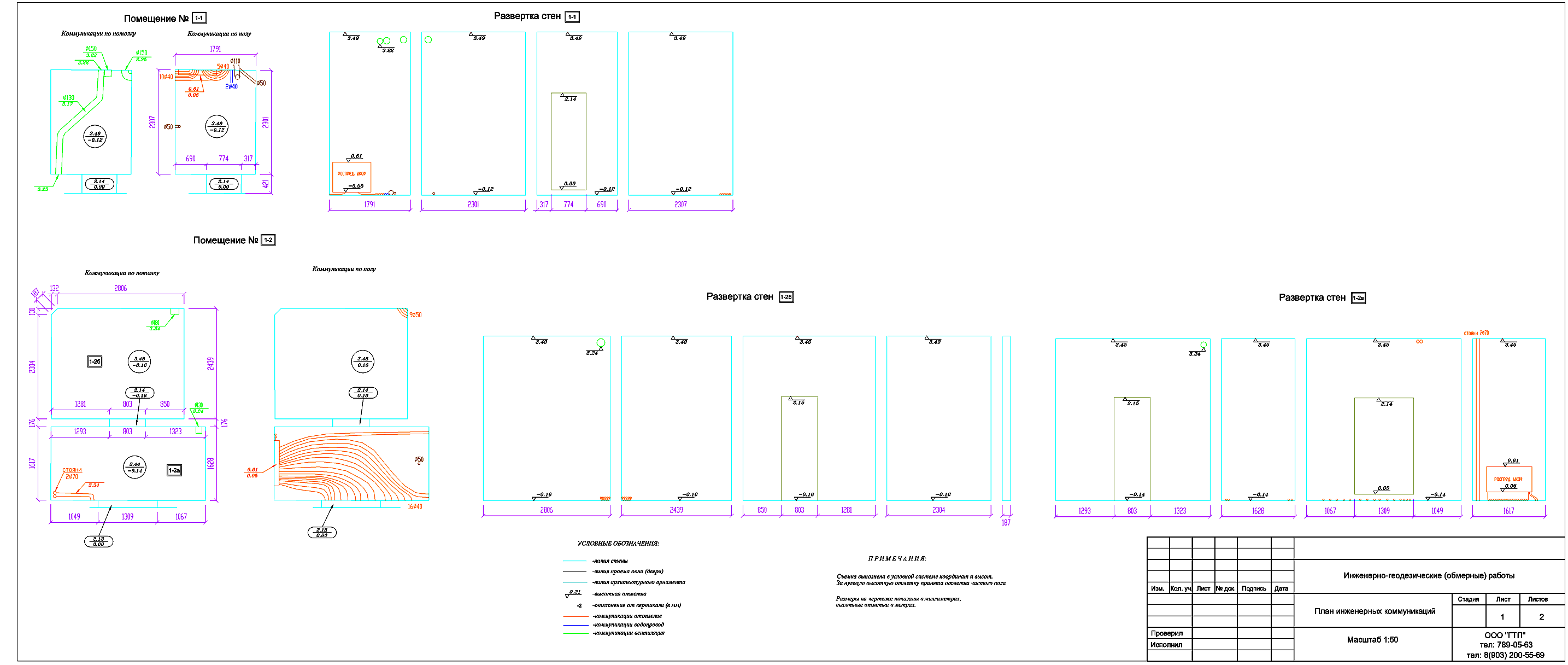

План инженерных коммуникаций

На планах коммуникаций отображаются все инженерные коммуникации, доступ к которым имеется на момент производства работ, выписываются основные характеристики коммуникаций. Коммуникации для удобства раскладываются по слоям.

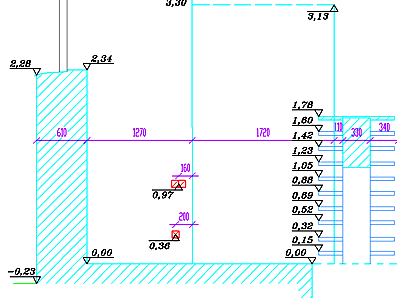

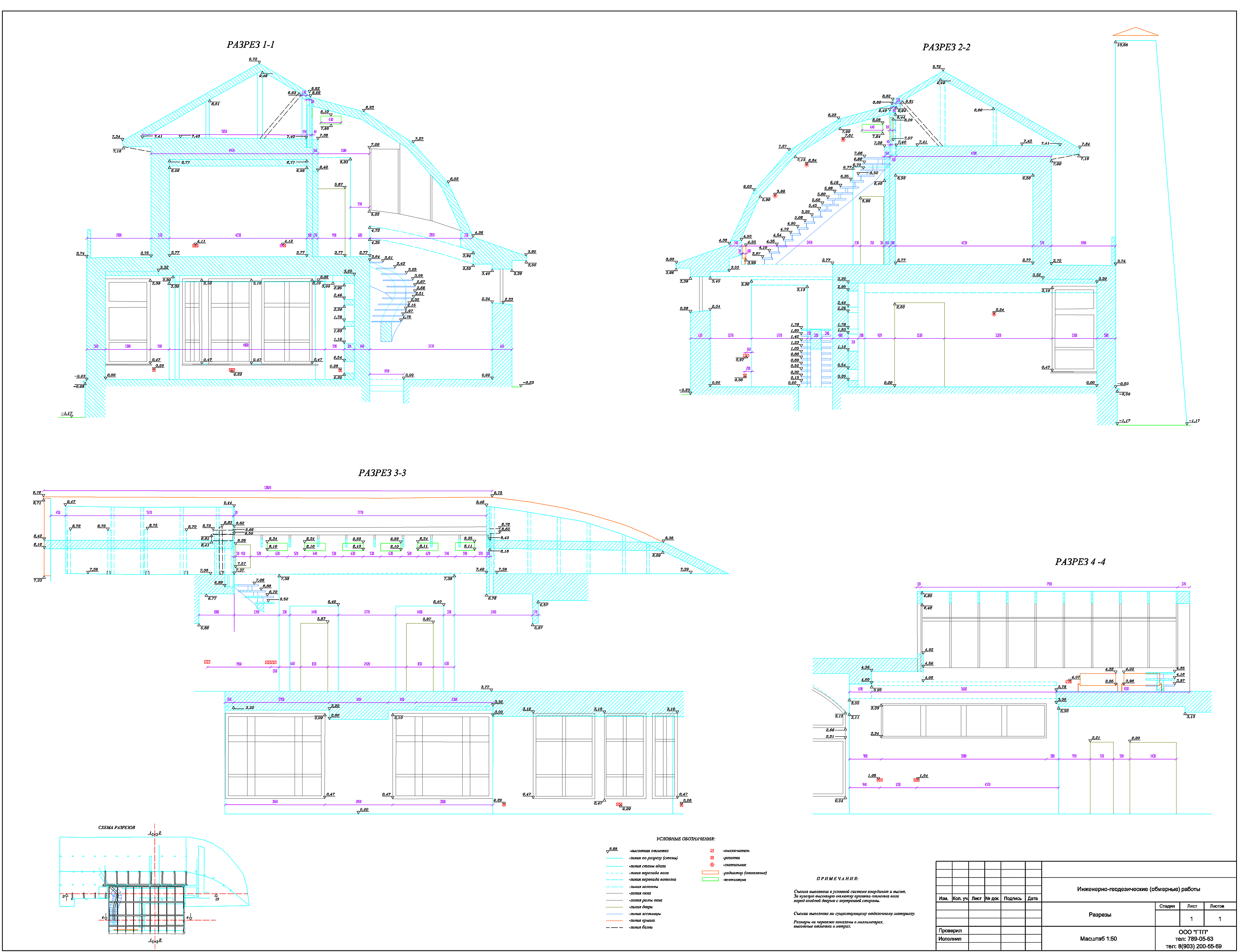

Разрез загородного дома

Разрез формируется по результатам съемки по заранее заданным линиям. На разрезе указываются линейные размеры конструкций и отметки высот в единой системе высот.

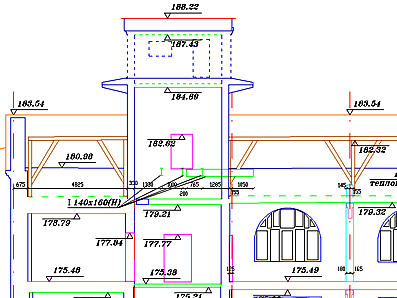

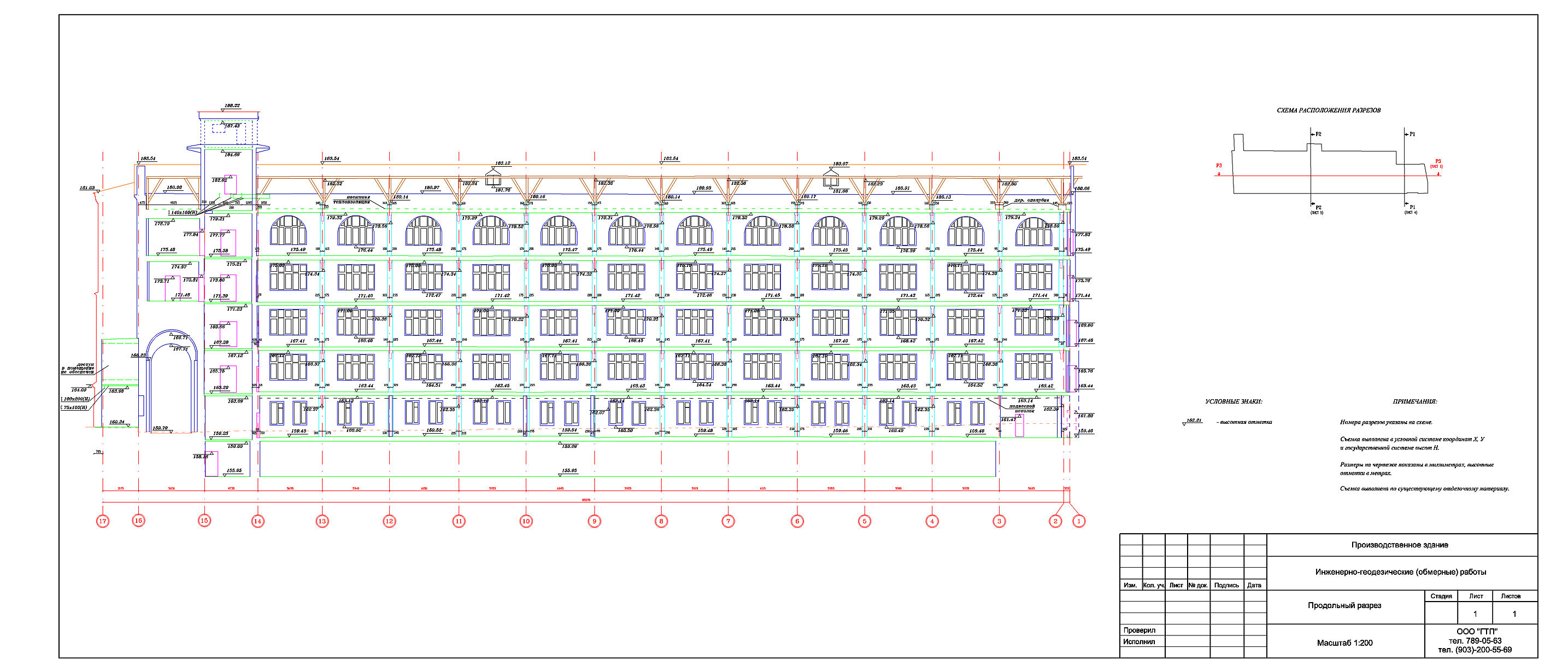

Разрез промышленного объекта

Разрез формируется по результатам съемки по заранее заданным линиям. На разрезе указываются линейные размеры конструкций и отметки высот в единой системе высот.

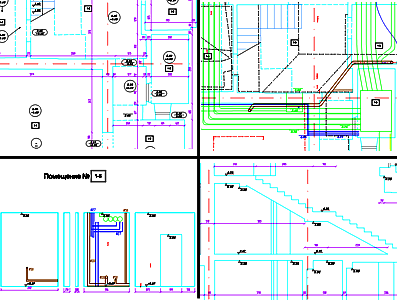

Комплект в составе плана, плана инженерных коммуникаций, разверток, разрезов

Полный комплект материалов по результатам обмерных работ состоит из поэтажного плана, плана коммуникаций, разверток стен и разрезов. Совокупность данной информации позволяет составить наиболее полное представление о геометрии всего объекта и его отдельных элементов. Для повышения эффективности работы с чертежами мы рекомендуем дополнительно заказать фотопанорамы и программное обеспечение для связи фотопанорам и чертежа. Составные чертежи комплекта приведены в МНОГОСТРАНИЧНОМ dwf-формате. При открытии ссылки осуществляйте навигацию по страницам чертежа.


Совместно с этим продуктом целесообразно заказать: фотопанорамы, 3D модели.
