3D модели

3D модель – понятие очень общее. Строго говоря, топографический план на бумаге с горизонталями и отметками высот – это 3D модель. Главное определиться с форматами и наполнением этой модели.

В изготовлении 3D моделей мы не конкурируем с «максистами» по красоте, но, в отличие от дизайнеров, мы предоставляем точную пространственную информацию. Наша продукция в 3D используется либо для решения инженерных задач, либо для последующего создания красивых моделей дизайнерами, то есть как основа для построения красивых сцен и анимации.

Формат моделей, как правило, трехмерные грани, твердотельные объекты и регулярные сети в DWG, текстовом или растровом формате.

Источники данных для моделирования могут быть самые разные. В нашей практике это были: бумажные топографические планы, результаты наземных съемок (тахеометрия и GPS), результаты наземного лазерного сканирования, результаты аэрофотосъемки и воздушного лазерного сканирования.

Во многих случаях трехмерная модель (модель рельефа) является промежуточным продуктом (хотя и требует дополнительных затрат на придание ей товарного вида). Мы советуем всем, кто заказывает у нас топографические планы с рельефом или ортофотопланы приобретать 3D модель рельефа.

Примеры:

Модель рельефа

Типовой пример модели рельефа в виде трехмерных граней и структурных линий.

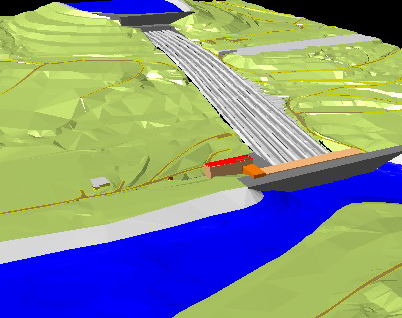

Модель местности

Модель местности получается путем дополнения модели рельефа трехмерными объектами местности: домами, водоводами, плотинами.

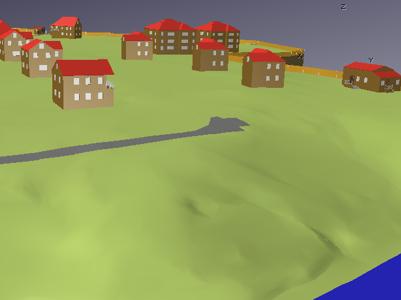

Модель местности

Пример 3D модели зоны отдыха. Модель рельефа дополнена моделями домов и ограды.

Модель местности, с текстурами фасадов

3D модели можно дополнить текстурами. Особенно полезно текстурирование фасадов домов фотографиями.

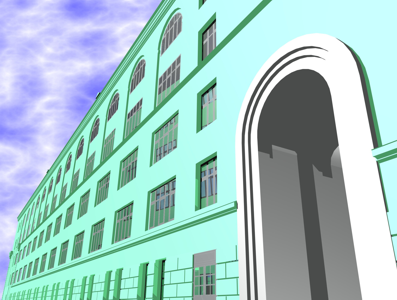

Модель здания

Модель промышленного здания. При съемке фасадов данного здания использовались методы безотражательной тахеометрии и лазерной локации. На конечный результат выбор метода сбора исходной пространственной информации не влияет.

Совместно с этим продуктом целесообразно заказать: фотопанорамы.
