Наблюдения за деформациями

Наблюдения за деформациями проводятся для определения горизонтальных и вертикальных смещений инженерных объектов или их частей.

Смещения определяются по смещениям специальных деформационных знаков (марок). Смещения определяются как разность положений марок, определенных в ходе разнесенных во времени сеансов геодезических измерений (циклов).

В рамках этой задачи мы производим разработку программы наблюдения за деформациями.

Проект расположения деформационных знаков составляется с учетом конструкции сооружения, геологии, местности, климата. В проекте определяются места закладки марок, тип марок, места закладки опорных знаков.

В программе работ описывается выбранная методика измерений, обосновывается ее выбор, указываются требования к точности измерений.

Первые результаты наблюдений по деформации становятся доступны по окончанию второго по счету сеанса измерений. Первый сеанс (нулевой цикл) является отправной точкой. С которой сравниваются результаты первого цикла. Результат сравнения – разность отметок или координат марок и есть искомое перемещение.

По результатам каждого цикла оформляется отчет, в котором приводятся смещения марок в графической и табличной формах.


Примеры:


Результаты наблюдения за деформациями в виде ведомости

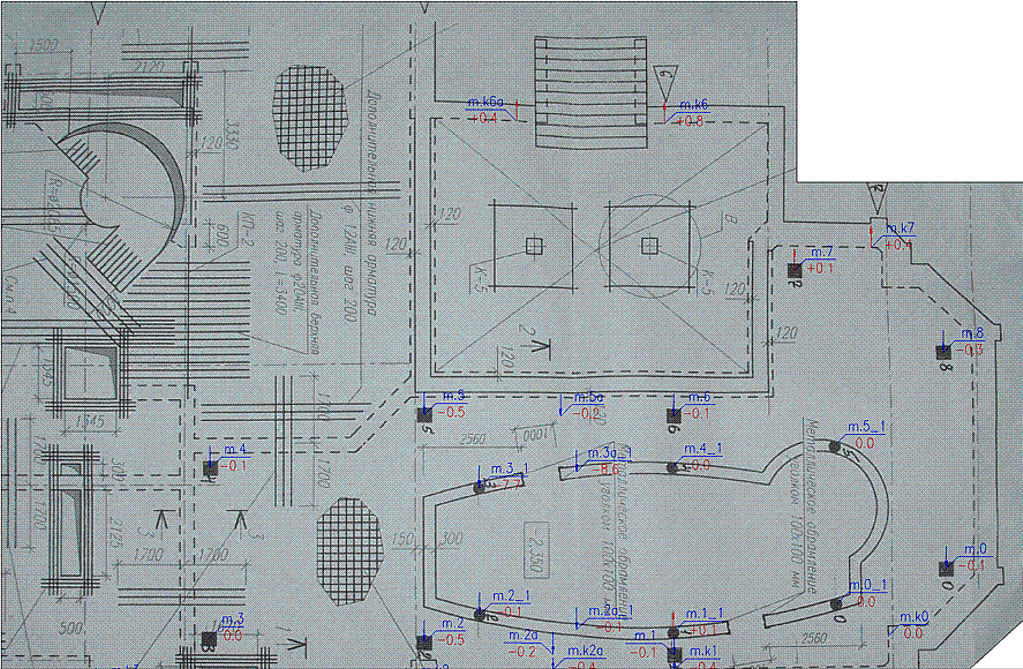

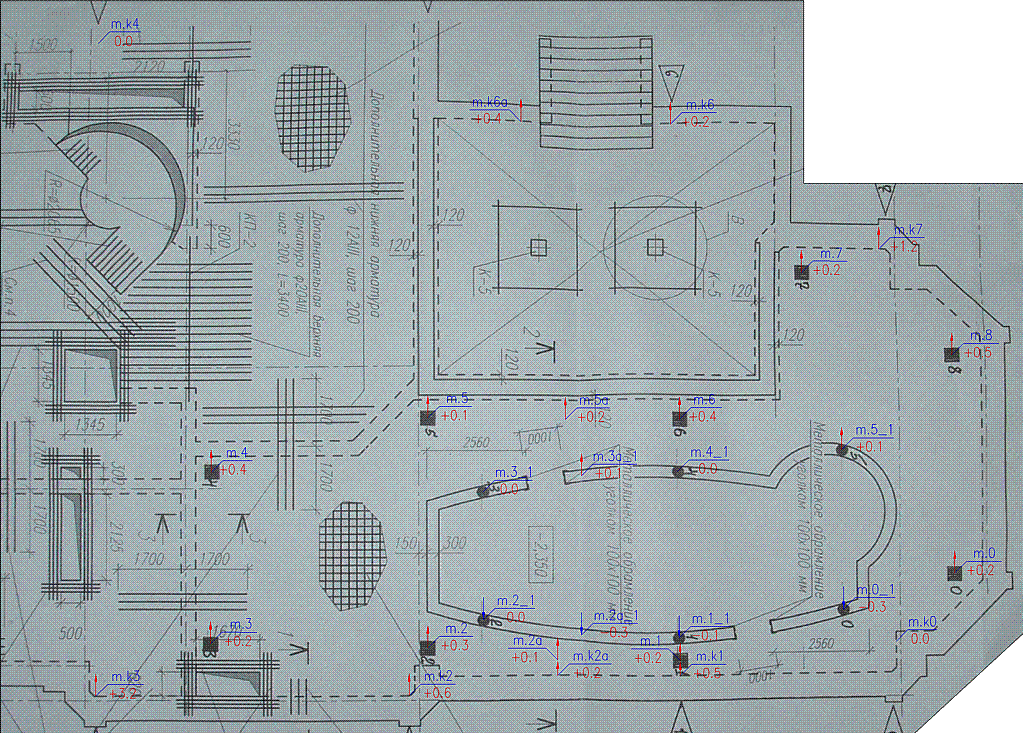

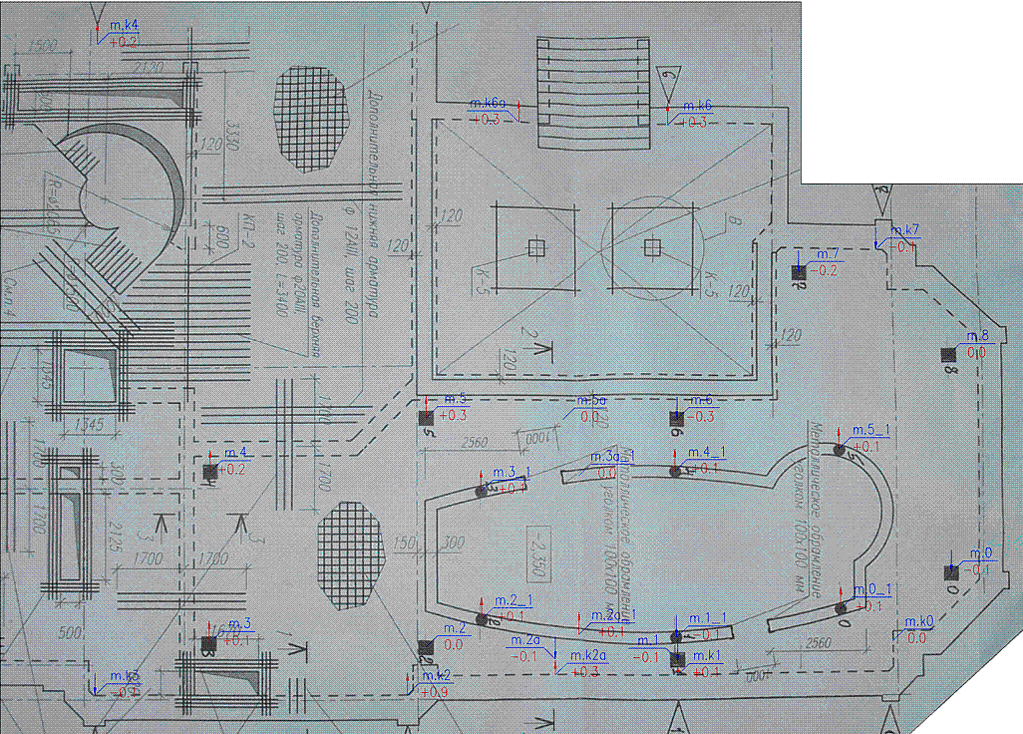

Результаты наблюдения за деформациями в виде схемы марок со смещениями от цикла к циклу
с1-с0 с2-с1 с3-с2

Для каждой марки указаны названия и направления смещения от цикла к циклу: c1-с0 – смещения в период от 0 до 1 цикла; c2-с1 – смещения от 1 до 2 цикла; c3-с2 – смещения от 3 до 2 цикла.

Для смены изображения наведите указателем мыши на ссылку вверху картинки.

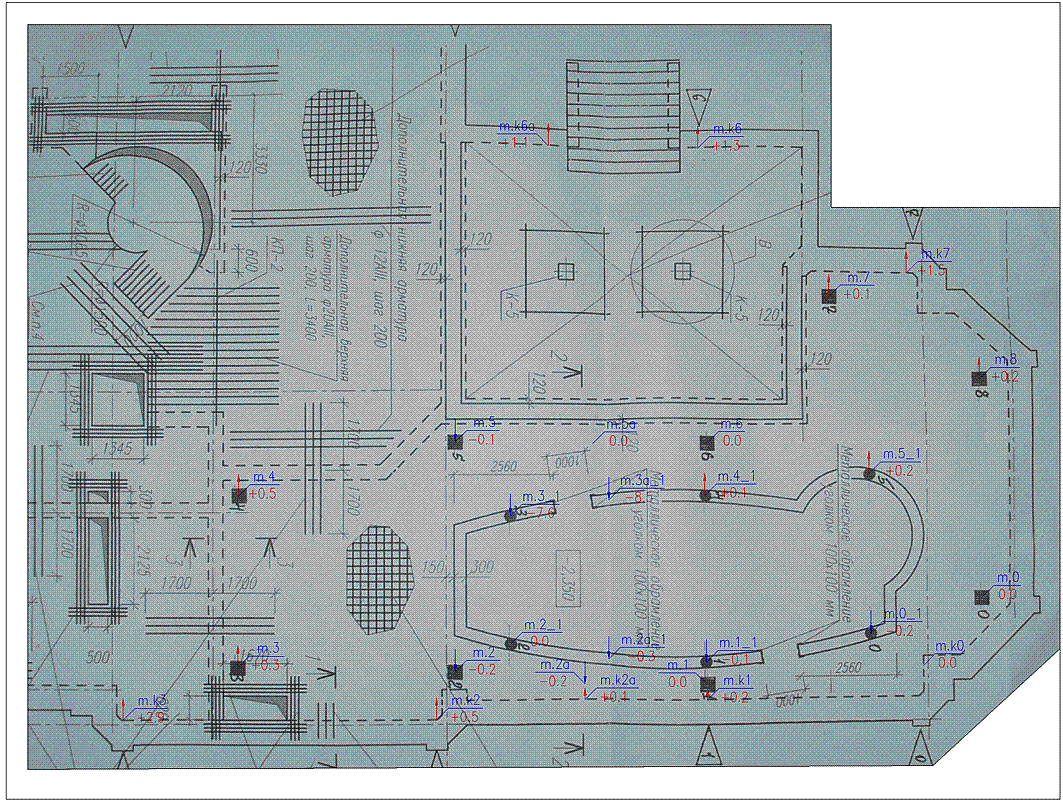

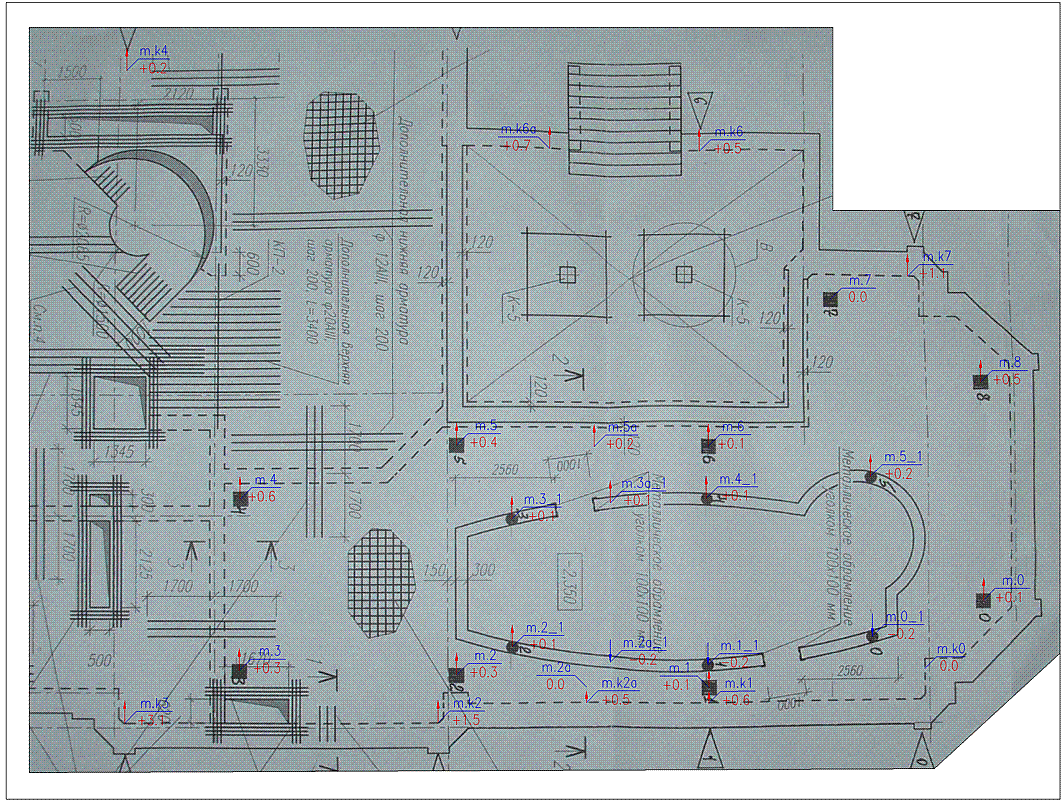

Результаты наблюдения за деформациями в виде схемы марок со смещениями относительно нулевого цикла
1 цикл 2 цикл 3 цикл

На рисунке отображены вертикальные перемещения деформационных марок относительно нулевого цикла.

Для смены изображения наведите указателем мыши на ссылку вверху картинки.

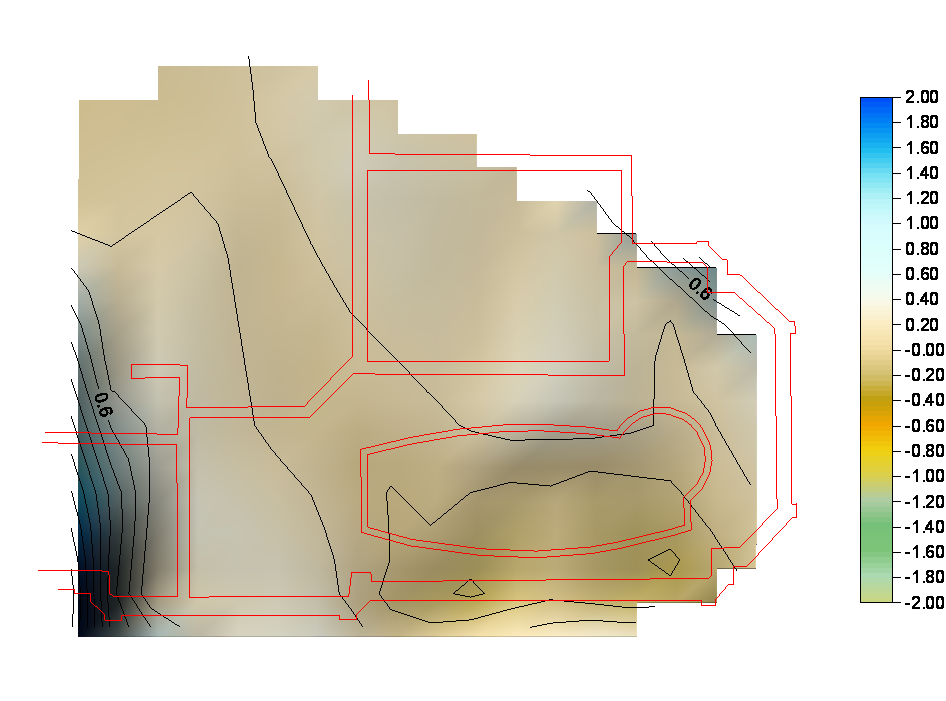

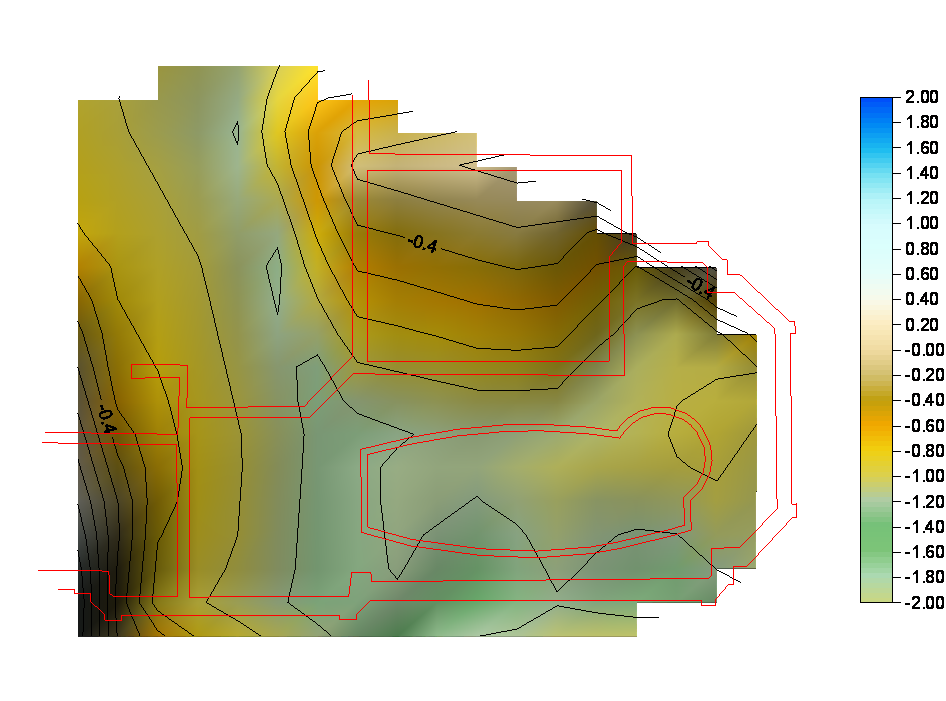

Результаты наблюдения за деформациями в виде поверхности перемещений относительно нулевого цикла
1 цикл 2 цикл 3 цикл

Поверхности позволяют наиболее наглядно оценить характер деформаций. Для смены изображения наведите указателем мыши на ссылку вверху картинки. Значения шкалы приведены в миллиметрах.
