Топографические планы масштаба 1:200. Геоподоснова для ландшафтного дизайна.

Топографические планы масштаба 1:200 создаются, как правило, для целей проектирования и ландшафтного дизайна. Являются результатом подеревной геодезической съемки. На топоплане отображаются все объекты местности, все деревья, указывается порода и диаметр ствола для каждого дерева. Рельеф передается отметками высот и горизонталями (линиями равных высот). Шаг горизонталей, как правило, 0,2м. На планах даются отметки высот характерных элементов сооружений.

По дополнительным требованиям производится съемка подземных коммуникаций, определение высот деревьев и отметок шеек деревьев. В процессе выполнения работ мы можем замаркировать все деревья на участке, что особенно удобно для дендрологического обследования, результаты которого могут быть совмещены с топопланом (кликая по дереву Вы сможете просмотреть информацию о результатах его обследования в виде записи из базы данных, а также производить выборку объектов чертежа с теми или иными характеристиками, например, показать все больные деревья, или больные деревья, диаметр которых более 20 см и т.п.).

Полезным и эффектным дополнением топографической съемки являются фотопанорамы. Точки фотографирования фотопанорам могут, по желанию клиента, быть вставлены в электронную версию чертежа в виде гиперссылок, обеспечивая удобный доступ к нужной панораме.

Наиболее распространенный формат готовой продукции – Автокад.

Наш стандарт оформления топографо-геодезического плана масштаба 1:200 формировался на протяжении 5 лет с учетом пожеланий наших постоянных клиентов.

Технологии, применяемые для создания топографических планов масштаба 1:200, как правило, традиционные – электронные тахеометры и рулетки, а, если местность позволяет и размеры объекта велики – мы используем GPS.

Примеры:

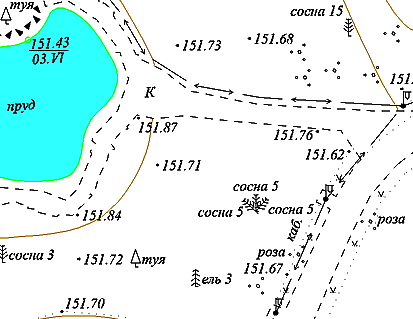

В стандартном варианте производится съемка всех деревьев толще 7 см. По условным обозначениям деревья подразделяются на ели, сосны, лиственницы, пихты, пальмы, мелко и широколиственные, а так же на сухостои. Рядом с деревом подписывается порода и диаметр ствола в сантиметрах. Порода и диаметр ствола являются атрибутами блока, то есть, связаны непосредственно со значком дерева. Это позволяет избежать ситуаций, когда невозможно понять к какому именно условному знаку дерева относится та или иная подпись. Так же это позволяет производить запросы на выборку деревьев по атрибутам.

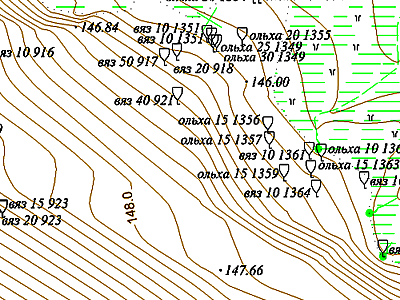

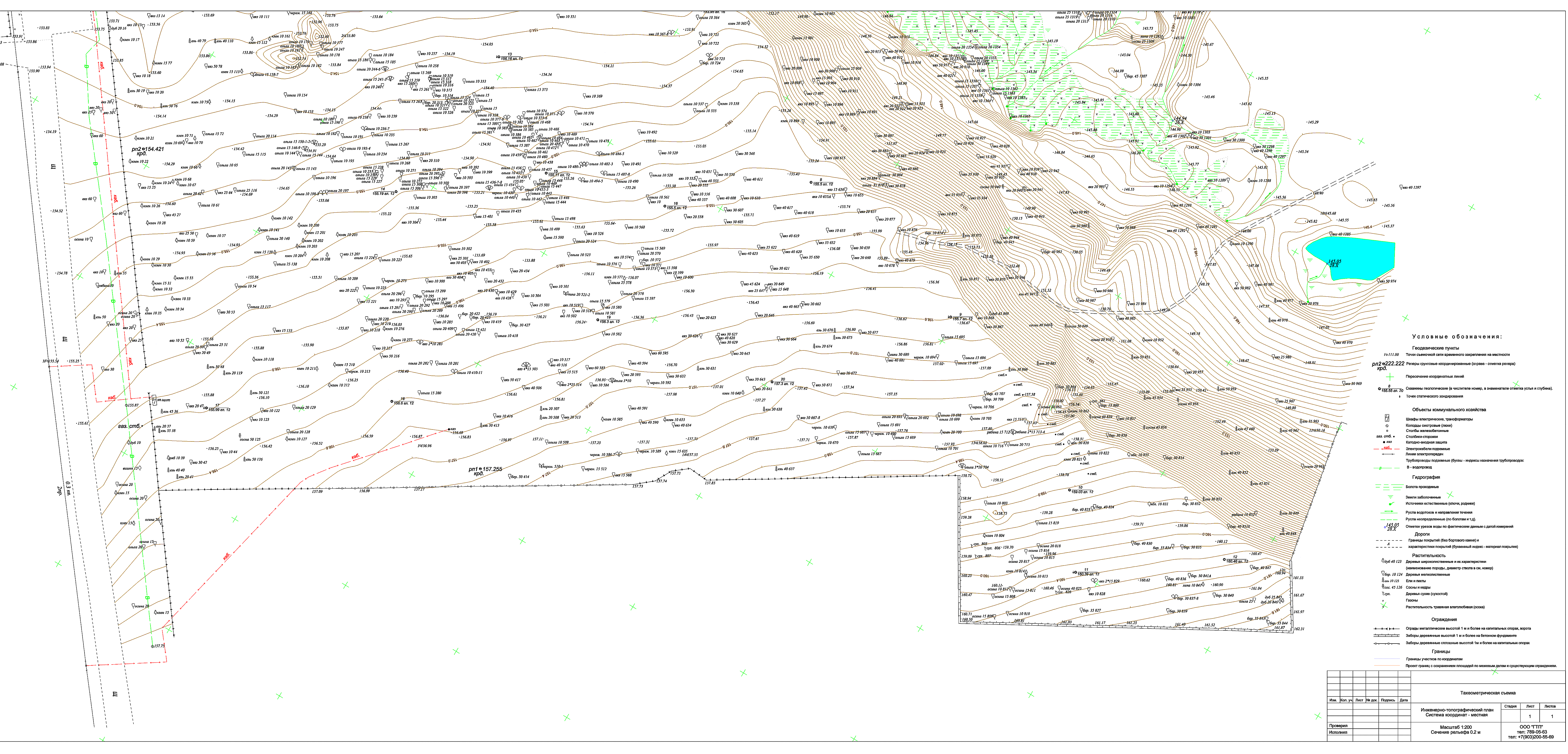

Данный вариант соответствует стандартному, но помимо породы и диаметров в атрибутах блоков указываются номера деревьев. Это позволяет совмещать данные съемки и дендрологического обследования. Для удобства работы, данные обследования могут быть внесены в базу данных, каждая запись в базе данных связывается с соответствующим блоком дерева. Это позволяет производить любой пространственно-атрибутивный анализ и иметь всю необходимую информацию по древостою под рукой.

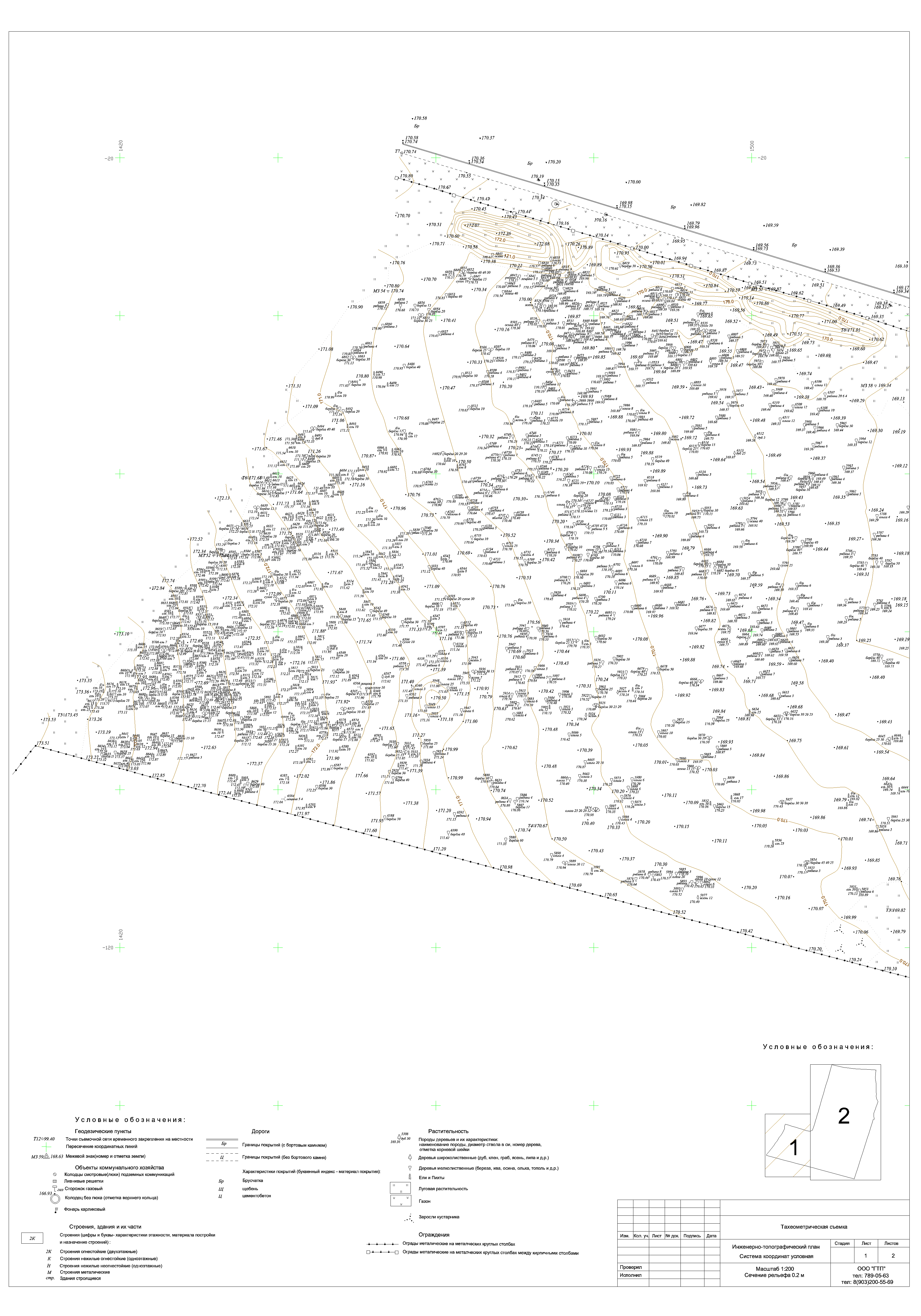

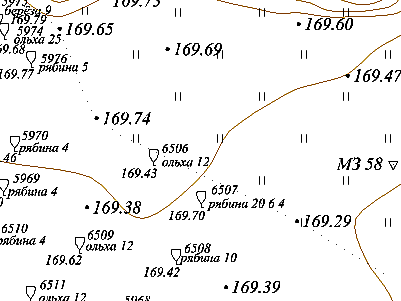

В дополнение к номерам, породам и диаметрам по Вашему желанию могут быть выписаны отметки шеек деревьев. Такой план даже в распечатанном виде содержит наиболее полную информацию, однако читаемость такого плана сокращается. Мы рекомендуем не выписывать на план отметки высот шейки каждого дерева. Если вы заранее акцентируете внимание на том, что вам нужна информация по отметкам высот шеек деревьев, в электронной версии все блоки деревьев будут иметь соответствующую отметку в виде координаты Z блока.

Совместно с этим продуктом целесообразно заказать: обмеры зданий и сооружений, фотопанорамы, 3D модель рельефа.
